Konfigurasi Superlab 5 Cisco Packet Tracer

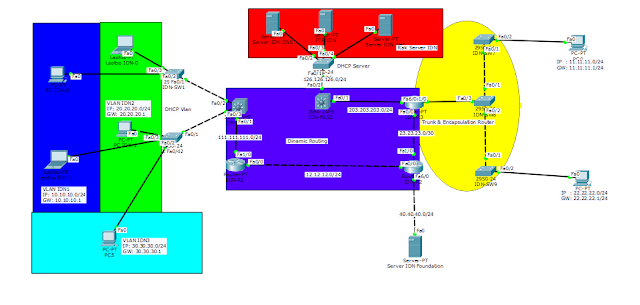

Pada kali ini saya akan membuat konfigurasi atau langkah - langkah untuk superlab 5. Pada sebelumnya saya sudah selesai konfigurasi untuk Superlab 2, Superlab 3 dan Superlab 4. Seperti biasa kita akan memulai dengan merangkai topologinya terlebih dahulu seperti di bawah ini
Bagi yang ingin konfigurasi super lab 6 bisa membaca di "Konfigurasi Superlab 6 Cisco Packet Tracer"

Langkah - Langkah

1 ) konfigurasi pertama yang kita lakukan adalah terlebih dahulu yaitu IDN-SW1

Switch>en
Switch#conf t
Switch(config)#hostname IDN-SW1
IDN-SW1(config)#vlan 10
IDN-SW1(config-vlan)#name vlan10
IDN-SW1(config-vlan)#ex
IDN-SW1(config)#vlan 20
IDN-SW1(config-vlan)#name vlan20
IDN-SW1(config-vlan)#ex
IDN-SW1(config)#int fa0/1
IDN-SW1(config-if)#sw mod tr
IDN-SW1(config-if)#ex

Kemudian berikan akses interface ke setiap vlannya

IDN-SW1(config)#int fa0/2
IDN-SW1(config-if)#sw mod acc
IDN-SW1(config-if)#sw acc vlan 10
IDN-SW1(config-if)#ex
IDN-SW1(config)#int fa0/3
IDN-SW1(config-if)#sw mod acc
IDN-SW1(config-if)#sw acc vlan 20
IDN-SW1(config-if)#ex

2 ) Selanjutnya konfigurasi pada IDN-SW2


Switch>en
Switch#conf t
Switch(config)#hostname IDN-SW2
IDN-SW2(config)#vlan 10
IDN-SW2(config-vlan)#name vlan10
IDN-SW2(config-vlan)#ex
IDN-SW2(config)#vlan 20
IDN-SW2(config-vlan)#name vlan20
IDN-SW2(config-vlan)#ex
IDN-SW2(config)#vlan 30
IDN-SW2(config-vlan)#name vlan30
IDN-SW2(config-vlan)#ex
IDN-SW2(config)#int fa0/1
IDN-SW2(config-if)#sw mod tr
IDN-SW2(config-if)#ex

Jika sudah, beri access semua interface ke vlan yang sudah dibuat

IDN-SW2(config)#int fa0/2
IDN-SW2(config-if)#sw mod acc
IDN-SW2(config-if)#sw acc vlan 10
IDN-SW2(config-if)#ex
IDN-SW2(config)#int fa0/3
IDN-SW2(config-if)#sw mod acc
IDN-SW2(config-if)#sw acc vlan 20
IDN-SW2(config-if)#ex
IDN-SW2(config)#int fa0/4
IDN-SW2(config-if)#sw mod acc
IDN-SW2(config-if)#sw acc vlan 30
IDN-SW2(config-if)#ex
IDN-SW2(config)#ex

3 ) Selanjutnya konfigurasi pada IDN-MLS1


Switch>en
Switch#conf t
Switch(config)#hostname IDN-MLS1
IDN-MLS1(config)#int vlan 10
IDN-MLS1(config-if)#ip add 10.10.10.1 255.255.255.0
IDN-MLS1(config-if)#ex
IDN-MLS1(config)#int vlan 20
IDN-MLS1(config-if)#ip add 20.20.20.1 255.255.255.0
IDN-MLS1(config-if)#ex
IDN-MLS1(config)#int vlan 30
IDN-MLS1(config-if)#ip add 30.30.30.1 255.255.255.0
IDN-MLS1(config-if)#ex

Setting DHCP untuk diberikan kepada PC/Client

IDN-MLS1(config)#ip dhcp pool vlan10
IDN-MLS1(dhcp-config)#net 10.10.10.0 255.255.255.0
IDN-MLS1(dhcp-config)#def 10.10.10.1
IDN-MLS1(dhcp-config)#ex
IDN-MLS1(config)#ip dhcp pool vlan20
IDN-MLS1(dhcp-config)#net 20.20.20.0 255.255.255.0
IDN-MLS1(dhcp-config)#def 20.20.20.1
IDN-MLS1(dhcp-config)#ex
IDN-MLS1(config)#ip dhcp pool vlan30
IDN-MLS1(dhcp-config)#net 30.30.30.0 255.255.255.0
IDN-MLS1(dhcp-config)#def 30.30.30.1
IDN-MLS1(dhcp-config)#ex

4 ) Selanjutnya konfigurasi pada IDN-SW7


Switch>en
Switch#conf t
Switch(config)#hostname IDN-SW7
IDN-SW7(config)#vlan 11
IDN-SW7(config-vlan)#name vlan11
IDN-SW7(config-vlan)#ex
IDN-SW7(config)#int fa0/2
IDN-SW7(config-if)#sw mod acc
IDN-SW7(config-if)#sw acc vlan 11
IDN-SW7(config-if)#ex
IDN-SW7(config)#ex

5 ) Selanjutnya konfigurasi pada IDN-SW9

Switch>en
Switch#conf t
Switch(config)#hostname IDN-SW9
IDN-SW9(config)#vlan 22
IDN-SW9(config-vlan)#name vlan22
IDN-SW9(config-vlan)#ex
IDN-SW9(config)#int fa0/2
IDN-SW9(config-if)#sw mod acc
IDN-SW9(config-if)#sw acc vlan 22
IDN-SW9(config-if)#ex
IDN-SW9(config)#ex

6 ) Selanjutnya konfigurasi pada IDN-SW8


Switch#conf t
Switch(config)#hostname IDN-SW8
IDN-SW8(config)#int fa0/1
IDN-SW8(config-if)#sw mod tr
IDN-SW8(config-if)#ex
IDN-SW8(config)#int fa0/3
IDN-SW8(config-if)#sw mod tr
IDN-SW8(config-if)#ex
IDN-SW8(config)#int fa0/2
IDN-SW8(config-if)#sw mod tr
IDN-SW8(config-if)#ex

IDN-SW8(config)#ex

7 ) Selanjutnya konfigurasi IDN-R3


Router>en
Router#conf t
Router(config)#hostname IDN-R3
IDN-R3(config)#int fa1/0.11
IDN-R3(config-subif)#encapsulation dot1q 11
IDN-R3(config-subif)#ip add 11.11.11.1 255.255.255.0
IDN-R3(config-subif)#ex
IDN-R3(config)#int fa1/0.22
IDN-R3(config-subif)#encapsulation dot1q 22
IDN-R3(config-subif)#ip add 22.22.22.1 255.255.255.0
IDN-R3(config-subif)#ex
IDN-R3(config)#ex



8 ) Selanjutnya konfigurasi IDN-MLS2


Switch>en
Switch#conf t
Switch(config)#hostname IDN-MLS2
IDN-MLS2(config)#int fa0/2
IDN-MLS2(config-if)#no sw
IDN-MLS2(config-if)#ip add 126.126.126.1 255.255.255.0
IDN-MLS2(config-if)#ex
Konfigurasikan DHCP, agar Server mendapatkan IP secara otomatis.
IDN-MLS2(config)#ip dhcp pool server
IDN-MLS2(dhcp-config)#net 126.126.126.0 255.255.255.0
IDN-MLS2(dhcp-config)#def 126.126.126.1
IDN-MLS2(dhcp-config)#ex

IDN-MLS2(config)#ex


9 ) Selanjutnya konfigurasi IDN-MLS1 lagi


IDN-MLS1>en
IDN-MLS1#conf t
IDN-MLS1(config)#int fa0/1
IDN-MLS1(config-if)#no sw
IDN-MLS1(config-if)#ip add 111.111.111.1 255.255.255.0
IDN-MLS1(config-if)#no sh
IDN-MLS1(config-if)#ex
IDN-MLS1(config)#router eigrp 5
IDN-MLS1(config-router)#net 10.10.10.0
IDN-MLS1(config-router)#net 20.20.20.0
IDN-MLS1(config-router)#net 30.30.30.0
IDN-MLS1(config-router)#net 111.111.111.0
IDN-MLS1(config-router)#ex
IDN-MLS1(config)#ex


10) Selanjutnya konfigurasi IDN-R1


Router>en
Router#conf t
Router(config)#hostname IDN-R1
IDN-R1(config)#int fa1/0
IDN-R1(config-if)#ip add 111.111.111.2 255.255.255.0
IDN-R1(config-if)#no sh
IDN-R1(config-if)#ex
IDN-R1(config)#int fa0/0
IDN-R1(config-if)#ip add 12.12.12.1 255.255.255.0
IDN-R1(config-if)#no sh
IDN-R1(config-if)#ex
IDN-R1(config)#router eigrp 5
IDN-R1(config-router)#net 111.111.111.0
IDN-R1(config-router)#net 12.12.12.0

IDN-R1(config-router)#ex

11 ) Selanjutnya konfigurasi pada IDN-R2


Router>en
Router#conf t
Router(config)#hostname IDN-R2
IDN-R2(config)#int fa0/0
IDN-R2(config-if)#ip add 12.12.12.2 255.255.255.0
IDN-R2(config-if)#no sh
IDN-R2(config-if)#ex
IDN-R2(config)#int fa1/0
IDN-R2(config-if)#ip add 23.23.23.2 255.255.255.0
IDN-R2(config-if)#no sh
IDN-R2(config-if)#ex
IDN-R2(config)#int fa6/0
IDN-R2(config-if)#ip add 40.40.40.1 255.255.255.0
IDN-R2(config-if)#no sh
IDN-R2(config-if)#ex
IDN-R2(config)#router eigrp 5
IDN-R2(config-router)#net 12.12.12.0
IDN-R2(config-router)#net 40.40.40.0
IDN-R2(config-router)#net 23.23.23.0
IDN-R2(config-router)#ex


12 ) Selanjutnya konfigurasi kembali IDN-R3

IDN-R>en
IDN-R3#conf t
IDN-R3(config)#int fa0/0
IDN-R3(config-if)#ip add 23.23.23.3 255.255.255.0
IDN-R3(config-if)#no sh
IDN-R3(config-if)#ex
IDN-R3(config)#int fa6/0
IDN-R3(config-if)#ip add 203.203.203.3 255.255.255.0
IDN-R3(config-if)#no sh
IDN-R3(config-if)#ex
IDN-R3(config)#int fa1/0
IDN-R3(config-if)#no sh
IDN-R3(config-if)#ex
IDN-R3(config)#router eigrp 5
IDN-R3(config-router)#net 23.23.23.0
IDN-R3(config-router)#net 22.22.22.0
IDN-R3(config-router)#net 11.11.11.0
IDN-R3(config-router)#net 203.203.203.0
IDN-R3(config-router)#ex


13 ) Selanjutnya konfigurasi kembali IDN-MLS2 kembali


IDN-MLS2>en
IDN-MLS2#conf t
IDN-MLS2(config)#int fa0/1
IDN-MLS2(config-if)#no sw
IDN-MLS2(config-if)#ip add 203.203.203.4 255.255.255.0
IDN-MLS2(config-if)#no sh
IDN-MLS2(config-if)#ex
IDN-MLS2(config)#ip routing
IDN-MLS2(config)#router eigrp 5
IDN-MLS2(config-router)#net 126.126.126.0
IDN-MLS2(config-router)#net 203.203.203.0
IDN-MLS2(config-router)#ex


Pastikan server di bawah sudah di DHCP kan


Pc dan Laptop ini juga di DHCP kan semua


Jika sudah di konfigurasi semua dan tidak ada yang salah tetapi PC tidak hidup saya menyarankan untuk mengganti PC dengan yg baru

Jika sudah semua test ping ke setiap PC
